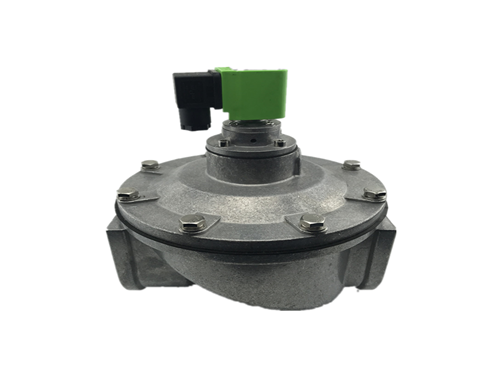

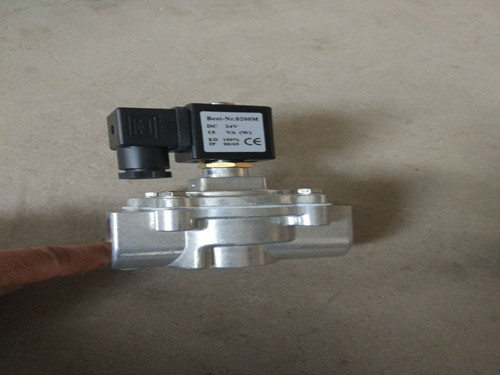

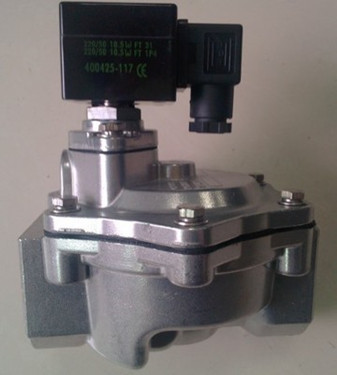

DMF—T型 电磁脉冲阀 为直通阀，其进出口 为同一直线，其进气口与储气管连接、出气口与喷吹管连接，气流 ，能提供符合要求的脉冲气流。与气箱脉冲袋式除尘器配套。
技术指标：
工作压力：0 3-0 6Mpa工作介质：清洁空气
电压：Dc24v/Ac220v 电流：800mA/60mA
使用环境：温度一10℃～55℃空气相对温度不超过85％
膜片寿命：100万次或2～3年
直通式电磁脉冲阀安装方法
1．电磁脉冲阀输出端（↓）与分气箱（气包）上的接管相联接，阀的输出端与除尘器的
喷吹管相联接，螺纹连接处均应使用密封填料（密封膏或生料带），密封，安装时分
气箱、喷吹管和电磁脉冲阀内应清洁无杂物，安装完毕后应作气压试验。
2. 电磁脉冲阀的输出端与除尘器的喷吹管相联接，如采用的穿壁联接器（20 ~ 40S）
不需焊接就能使相关的零部件联接。拆卸也很方便。
注意：不能依靠T 型阀体和穿壁联接器来支撑和固定分气箱（气包）和喷吹管。应另有
措施来支撑和固定。
3．电磁脉冲阀的电源插头应与脉冲控制仪输出线相连接。阀线圈上的插头有三个插
孔，有“ 〨 ”符号的接地线，用户按有关规程决定是否接地（电压小于36V 时可不接地，
大于36V 时应接地），另两个线圈电源插脚，分别与脉冲喷吹控制仪对应的端子和公共线端子
相连接。（应参照脉冲喷吹控制仪使用说明书有关章节安装）
4．安装时可采用塑料管、电线管或桥架等，穿以0.3mm2~0.5mm2 的铜导线，使阀与控制
仪之间保持的电气连接。
5．分气箱（气包）由用户自定，分气箱的容量和分气箱进气管应提供清灰喷吹时稳
定的气源。分气箱应有的措施来支撑和固定。
特别提示：
1． 分气箱（气包）、电磁脉冲阀的安装应在没有气压的情况下进行，一旦安装完毕并供
气后， 不可拆卸已安装的任何阀门，如需装卸，应关闭气源，并放空存气后方可进行。
2． 通电前应详细检查安装无误，使用电源应与脉冲喷吹控制仪和电磁脉冲阀电源要求
相符。
3． 电磁脉冲阀线圈一次通电时间不能超过 1 秒的脉冲电流，如需长通电的线圈，请在
4． 购买时请用户注意：T 系列电磁脉冲阀价格只含阀的本体，不包含联接器及附件。
